Lire l’essentiel du sujet
- Raccord pneumatique SMC : des modèles jusqu’à 30 % plus compacts pour optimiser l’espace dans les armoires électriques.
- Connexion pneumatique : système instantané avec clic de verrouillage et indicateur visuel pour une installation fiable et rapide.
- Raccords industriels : disponibles en acier inoxydable 316, conformes FDA, adaptés aux environnements alimentaires exigeants.
- Raccords antistatiques : conçus pour les salles blanches, avec faibles émissions particulaires et protection contre les contaminations.
- Raccords rapides pneumatiques : intégration possible de capteurs IoT pour surveillance en continu et maintenance prédictive.
Huit fois sur dix, les nouvelles machines industrielles intègrent des composants miniaturisés pour gagner de la place dans les armoires électriques. Ce n’est pas qu’une question d’esthétique : chaque centimètre compte quand il faut accéder rapidement à un raccord en cas de fuite. Et derrière cette tendance se cache une vraie révolution technique – silencieuse, mais décisive.

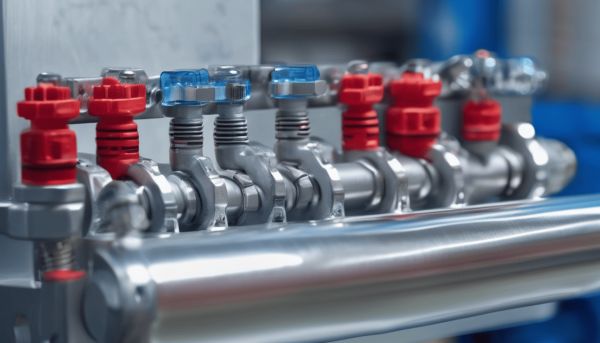

L’évolution du raccord pneumatique SMC : compacité et performance
Les anciens raccords occupaient souvent plus d’espace que nécessaire, avec des corps surdimensionnés et des filetages longs. Les nouvelles générations de raccords pneumatiques SMC ont été repensées pour réduire leur empreinte jusqu’à 30 % par rapport aux modèles précédents. Cette compacité permet de densifier les panneaux sans sacrifier l’accessibilité. Dans une armoire déjà chargée, cela fait toute la différence entre un câblage aéré et un fouillis impossible à diagnostiquer.
Des dimensions réduites pour une intégration fluide
Cette réduction d’encombrement s’inscrit dans une logique globale d’optimisation spatiale. Moins de volume signifie aussi moins de poids, ce qui influence directement la consommation énergétique des systèmes mobiles. Pour trouver des références spécifiques ou des composants de remplacement, on peut consulter le catalogue sur entrepart.com.
La légèreté au service de la dynamique machine
Sur certaines séries, notamment celles en polymère renforcé ou en inox léger, le gain de masse atteint environ 50 %. Un avantage non négligeable sur les bras robotisés où chaque gramme impacte l’inertie et donc la cadence. Moins de masse, c’est aussi moins de contraintes mécaniques sur les supports et une usure réduite des articulations. Résultat : des cycles plus rapides et une maintenance allégée.
Une gamme adaptée aux environnements les plus exigeants
La robustesse ne se mesure pas seulement à la pression maximale supportée, mais aussi à la capacité à résister à des conditions extrêmes – chimiques, thermiques ou biologiques. SMC propose aujourd’hui des déclinaisons spécialisées, conçues pour des secteurs où la moindre contamination ou la moindre défaillance est inacceptable.
Les solutions en acier inoxydable pour l’alimentaire
Dans l’agroalimentaire, les raccords en acier inoxydable 316 sont devenus incontournables. Leur surface polie miroir limite l’adhérence des bactéries, tandis que leur résistance aux lavages CIP (nettoyage en circuit) avec produits chlorés ou acides assure une étanchéité durable même après des centaines de cycles. Ces modèles répondent aux normes FDA, garantissant l’absence de migration de substances indésirables dans les produits.
La connectique spécifique pour les salles blanches
En microélectronique ou en pharmacie, la propreté de l’air comprimé est critique. Les raccords antistatiques empêchent l’accumulation de charges pouvant endommager les composants sensibles. Ils sont souvent livrés en double emballage, prégraissés avec des lubrifiants certifiés ISO 8573-1 classe 0, et testés pour leurs faibles émissions particulaires. Chaque détail compte : même la couleur du joint est choisie pour éviter tout risque de contamination visuelle.
Protection contre les projections de soudure
Dans les ateliers de carrosserie industrielle, les projections de métal en fusion peuvent percer un tube standard en quelques secondes. Les raccords ignifuges, associés à des tubes auto-extinguibles, limitent les risques d’incendie et de coupure brutale d’alimentation. Certains modèles supportent des températures ponctuelles jusqu’à 300 °C sans altération de leur structure.
Simplifier la maintenance des circuits pneumatiques
Un bon raccord ne se contente pas d’assurer l’étanchéité : il doit aussi faciliter l’intervention. Or, dans un environnement industriel, les erreurs humaines coûtent cher. Les dernières innovations visent à rendre la connexion plus intuitive, plus rapide, et surtout plus fiable dans le temps.
Le mécanisme de connexion instantanée perfectionné
Le système de blocage par circlip et joint à lèvre permet désormais une insertion du tube avec une force réduite, tout en maintenant une étanchéité immédiate. Pas besoin de resserrer manuellement – le clic caractéristique confirme le verrouillage. Mieux : certains modèles intègrent un indicateur visuel rouge/vert qui change selon l’état de fixation, évitant les mauvaises connexions.
Identification visuelle et détrompage
Sur les machines complexes, un seul tuyau mal branché peut provoquer un arrêt de ligne. Les bagues colorées ou les marquages laser permettent une identification instantanée des circuits. Par exemple, le bleu pour l’air comprimé général, le jaune pour les commandes critiques, le rouge pour les fonctions de sécurité. C’est un gain de temps considérable lors des changements de série ou des dépannages nocturnes.
Flexibilité des configurations de raccordement
Grâce à des formes variées – coudes orientables à 90°, tés en T ou Y, manifolds compacts – il devient possible de concevoir des trajets de tuyauterie sans torsion ni tension mécanique. Ces solutions évitent les microfissures prématurées et prolongent la durée de vie du tube. Pour les installations modulaires, certains blocs de distribution permettent d’ajouter ou retirer des postes sans démonter l’ensemble.
Les critères clés pour sélectionner vos composants pneumatiques
Choisir un raccord, ce n’est pas juste vérifier le diamètre du tube. Plusieurs paramètres doivent être pris en compte pour garantir fiabilité et durabilité :
- Pression de service : vérifiez que le raccord supporte la pression maximale du circuit, y compris les pics transitoires.
- Température d’utilisation : les matériaux se dilatent ou fragilisent selon les écarts thermiques – surtout en extérieur ou près de fours.
- Type de fluide : air sec, air lubrifié, eau, vide… chaque fluide impose des compatibilités spécifiques.
- Matériau du tube : polyuréthane, nylon ou PTFE ? Le raccord doit être adapté pour éviter le fendillement ou le desserrage progressif.
- Environnement : UV, huiles, solvants, poussières abrasives… ces facteurs accélèrent la dégradation si ignorés.
Comparatif des séries de raccords SMC populaires
| Série | Matériau principal | Température max | Applications recommandées | Points forts |
|---|---|---|---|---|
| KQ2 | Nylon renforcé | 80 °C | Automatisation générale | Haute résistance aux chocs, prix compétitif |
| KQG2 | Acier inoxydable 316 | 180 °C | Agroalimentaire, pharmaceutique | Conformité FDA, surface lisse anti-colmatage |
| KJ | Polymère haute performance | 120 °C | Salle blanche, électronique | Antistatique, faible émission de particules |
Les questions types
Peut-on utiliser ces raccords pour des circuits de vide industriel ?
Oui, plusieurs séries de raccords SMC sont compatibles avec les applications sous vide, allant jusqu’à -100 kPa. Le joint à lèvre maintient une étanchéité fiable même en absence de pression, ce qui évite les déconnexions accidentelles.
Quelle est l’influence de l’IoT sur les raccords pneumatiques récents ?
Les nouvelles générations intègrent parfois des capteurs de pression ou de débit directement dans le corps du raccord. Ces données permettent une surveillance continue de l’état du circuit, facilitant la maintenance prédictive.
Quelle garantie s’applique sur l’étanchéité lors de remontages fréquents ?
Les fabricants prévoient un nombre de cycles de démontage/remontage précis, généralement entre 100 et 500 selon les modèles. Au-delà, l’usure du joint ou du circlip peut compromettre l’étanchéité – il est donc conseillé de remplacer le raccord après ce seuil.
